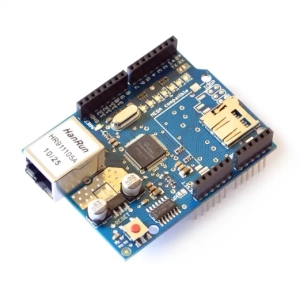

W5100 Ethernet priedėlis

W5100 yra Ethernet ryšio priedėlis, skirtas Arduino. Jo pagalba galėsite Arduino prijungti prie interneto vos keliais paprastais žingsniais. Norint naudotis šiuo priedėliu nereikia jokio litavimo.

Techniniai duomenys:
●    Tinka: Arduino UNO, Mega ir kitiems panašiems mikrovaldikliams
●    Palaiko oficialią Arduino Ethernet valdymo kodo biblioteką (angl. library), nuorodo apačioje
●    Turi SD kortelės lizdą
●    Lustas: W5100
●    Darbinė įtampa: 5V DC
●    Loginių signalų įtampa: 3,3-5V
●    Ryšio sparta: 10/100Mb.
●    Vidinė 16Kb atmintis.
●    Įdiegti LED indikatoriai, kurių kiekvienas atlieka savo funkciją:
○    PWR: rodo, jog plokštė ir priedėlis yra įjungti ir aprūpinami energija.
○    LINK: rodo tinkle ryšio būvimą ir blyksteli, kuomet priedėlis priima ar išsiunčia informaciją.
○    FULLD: rodo, kuomet internet ryšis pilnai funkcionuojantis dvipusis.
○    100M: rodo, kuomet interneto ryšis siekia 100 Mb/s (priešingai nei 10 Mb/s).
○    RX: užsidega, kuomet pridėlis priima informaciją.
○    TX: užsidega, kuomet priedėlis išsiunčia informaciją.
○    COLL: užsidega, kuomet pastebimas ryšio susikirtimas.
Nuorodos ir pritaikymas:
●    Namų medijos centras
●    Nuotolinės kameros valdymas
●    Ethernet biblioteka ir naudojimo pavyzdys
