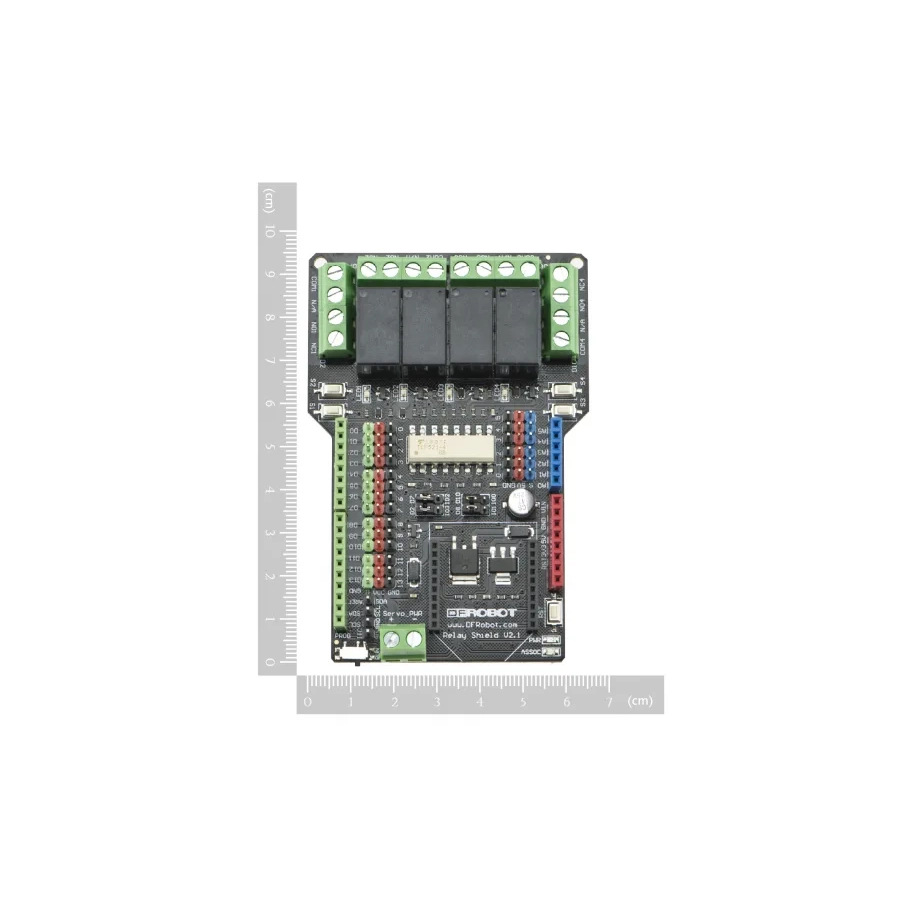

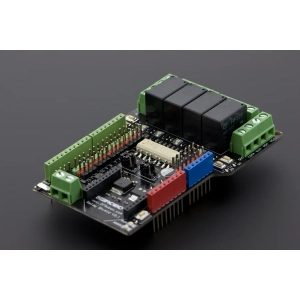

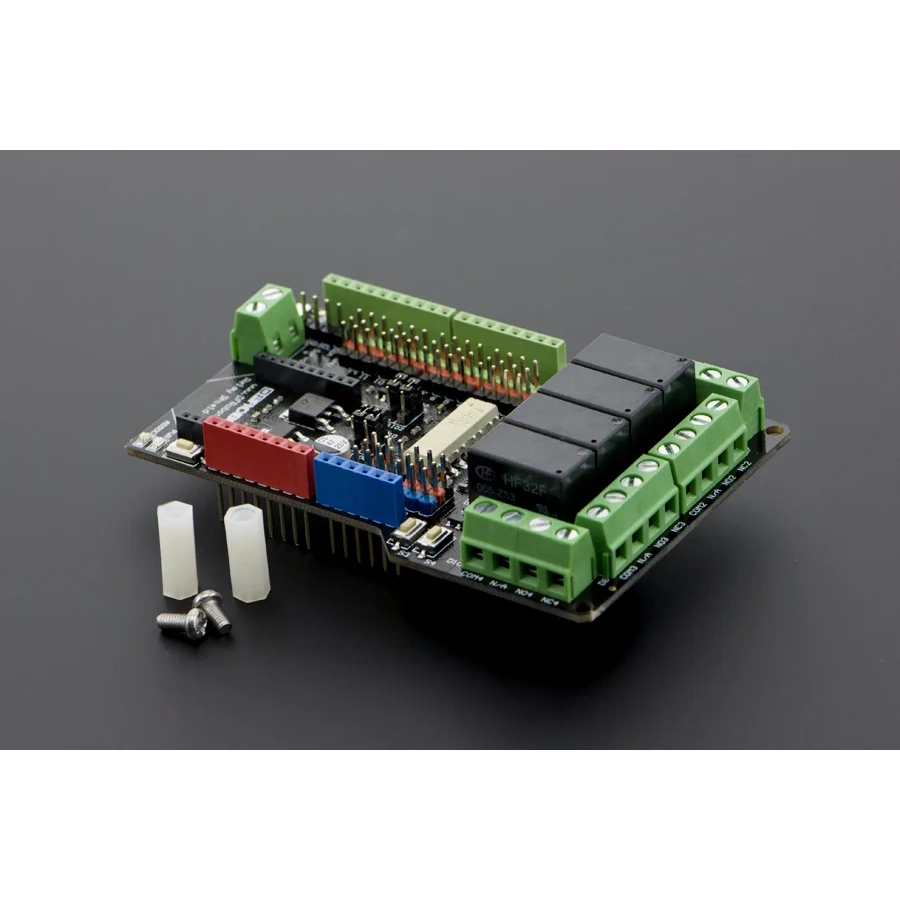

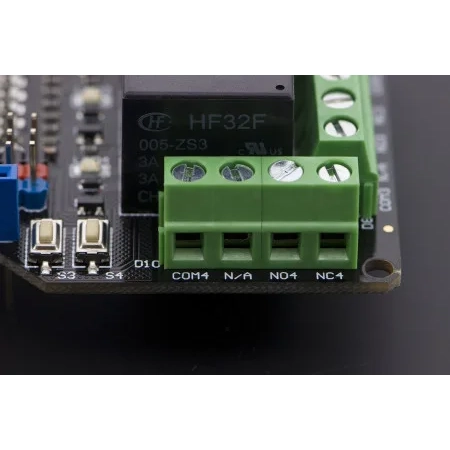

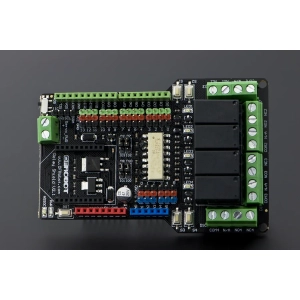

DFRobot Relay Shield v2.1 – Arduino Priedėlis

Relay Shield v2.1 yra DFRobot gamintojo sukurtas priedėlis, skirtas Arduino sukurtus projektus lengvai valdyti rėlėmis. Tiesiog uždėkite priedėlį ant Arduino mikrovaldiklio ir galėsite naudotis 4 įdiegtomis rėlėmis. Gamintojas pridėjo ir daugiau funkcijų: varžtinės jungtys tvirtiems kontaktams ir didelės galios kabeliams, didelė darbinė srovė, M-tipo jungtys papildomiems komponentams lengvai prijungti, Xbee jungtys belaidžio ryšio moduliams, įdiegti mygtukai ir kt.

Techniniai duomenys:
●    Įdiegtais mygtukais galima testuoti priedėlį
●    LED indikatoriai rodo veikimo būseną
●    XBee jungtys belaidžio ryšio moduliams
●    Pasirenkamos skaitmeninės jungtys rėlėms valdyti (gamykliškai nustatyta 2, 7, 8 ir 10 jungtys)
●    Rėlių techninės savybės:
○    Galia 3A AC 120V / DC 24V
○    Maksimali perjunginėjimo įtampa AC 240V / DC 60V
○    Maksimali perjunginėjimo srovė 5A
○    Maksimali perjunginėjimo galia AC 360VA / DC 90W
○    Eksploatavimo laikas >100 000 operacijų
○    Mechaninis eksploatavimo laikas >10 000 000 operacijų
○    Saugos standartas UL cUL TUV CQC
○    Ritės darbinė įtampa 9VDC
○    Darbinė temperatūra nuo -30 ℃ iki + 85 ℃
○    Darbinė drėgmė 40% – 85%
Nuorodos ir pritaikymas:
