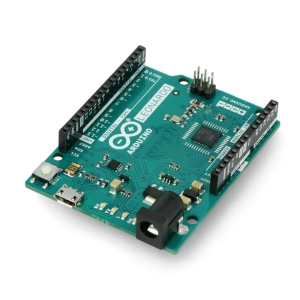

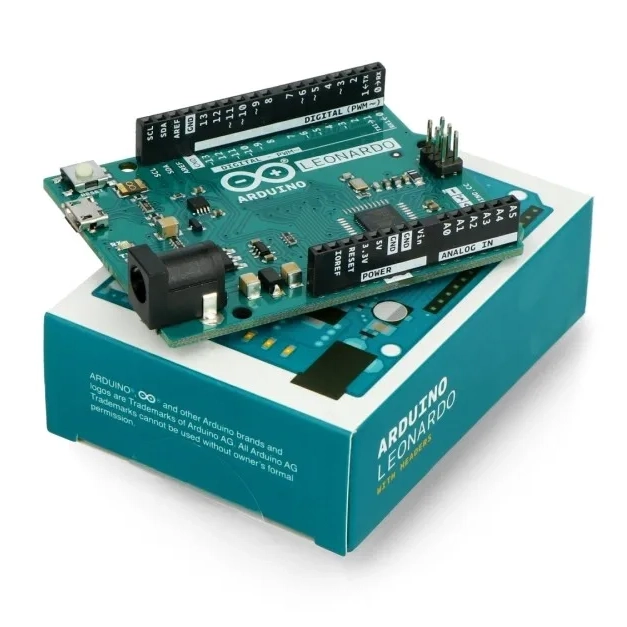

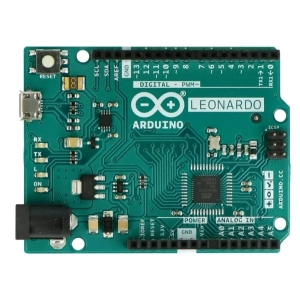

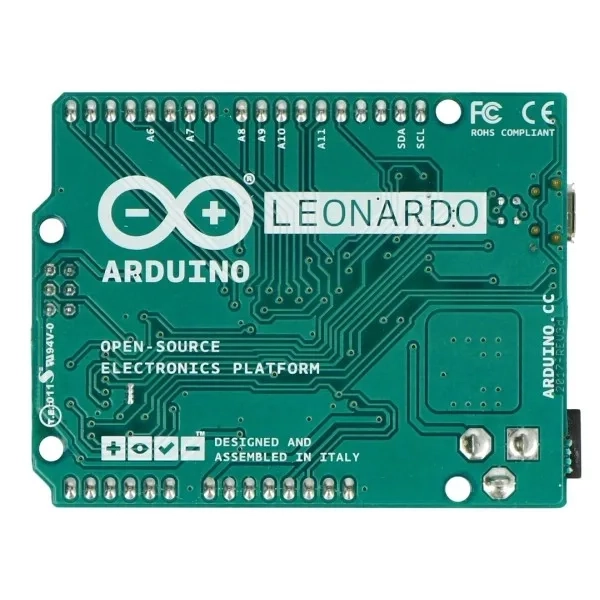

Arduino Leonardo

Arduino Leonardo yra viena iš populiariausių serijos versijų. Plokštėje yra ATmega32u4 mikrovaldiklis su 20 skaitmeninių įėjimų / išėjimų, iš kurių 7 gali būti naudojami kaip PWM išėjimai (pvz., valdyti variklius), o 12 – kaip analoginiai įėjimai. Sistema veikia 16 MHz taktiniu signalu, turi 32 kB Flash programinės atminties ir 2.5 kB SRAM operatyvinės atminties.

Savybės:

• Įdiegtas įkrovos: įdiegtos įkrovos įkrovos dėka viskas, ko jums reikia norint užprogramuoti įrenginį, yra atitinkamas microUSB kabelis ir programinė įranga iš gamintojo svetainės.
• Arduino skydas: jungčių išdėstymas leidžia montuoti tam skirtus skydus, vadinamuosius. Arduino skydas.
• Skaitmeniniai kaiščiai: 20 skaitmeninių įėjimų / išėjimų leidžia, be kita ko: valdyti šviesos diodus, reles ir nuskaityti mygtukų būsenas.
• Srovės efektyvumas: didžiausias vieno kaiščio srovės efektyvumas yra 40 mA.
• PWM išėjimai: 7 PWM išėjimai leidžia, pavyzdžiui, valdyti variklius ir reguliuoti diodų ryškumą.
• Analoginiai įėjimai: 12 integruoto analoginio-skaitmeninio keitiklio įėjimų su 10 bitų skyros palaikymu, be kita ko: jutikliai su analogine išvestimi.
• Serijinis ryšys: Įrenginys palaiko populiarias ryšio sąsajas, įskaitant: UART, I2C, SPI ir USB.
• Specialios funkcijos: kai kurie smeigtukai turi specialių funkcijų, kurių trumpą aprašymą rasite mūsų vadove.
• Integruota atmintis: Atmega32u4 sistema veikia 16 MHz signalu, turi 32 kB Flash programinės atminties, 1 kB EEPROM ir 2,5 kB SRAM operacinės atminties.
• Maitinimo šaltinio nuolatinės srovės jungtis: Arduino maitinimui galite naudoti bet kokį maitinimo šaltinį, kurio įtampa yra nuo 7V iki 12V, su 5.5×2.1mm nuolatinės srovės jungtimi.
• Maitinimo šaltinis USB prievadas: Plokštę galima maitinti iš kompiuterio per microUSB laidą, nepamirštant, kad didžiausias USB prievado srovės efektyvumas yra 500 mA. Arduino turi sistemą, kuri apsaugo lizdą nuo trumpojo jungimo ir per didelio srovės srauto.
• ICSP jungtis: Modulis turi ICSP kaiščius išoriniam AVR programuotojui prijungti.
• IOREF kaištis: IOREF kaištis leidžia tiesiogiai pasiekti įtampą, kuria veikia įvesties / išvesties kaiščiai.
• Integruotas šviesos diodas: prijungtas šviesos diodas prie 13 kaiščio leidžia derinti paprastas programas.
• 3.3V išėjimas: įmontuotas įtampos reguliatorius leidžia maitinti išorinius įrenginius su 3.3V, kurių srovės suvartojimas yra iki 50 mA.

Specifikacijos:

• Maitinimo įtampa: nuo 7V iki 12V
• Modelis: Arduino Leonardo – A000057
• Mikrovaldiklis: ATmega32u4
• – Maksimalus laikrodžio dažnis: 16 MHz
• – SRAM atmintis: 2,5 kB
• – „Flash“ atmintis: 32 kB (4 kB rezervuota įkrovos įkrovikliui)
• – EEPROM atmintis: 1 kB
• Įvesties / išvesties prievadai: 20
• PWM išėjimai: 7
• Analoginių įėjimų skaičius: 12 (A/D keitiklio kanalai su 10 bitų skiriamąja geba)
• Serijinės sąsajos: UART, SPI, I2C, USB
• Išoriniai pertraukimai
• LED prijungtas prie 13 kaiščio
• MicroUSB lizdas programavimui
• 5.5×2.1mm DC jungtis maitinimo šaltiniui

Nuorodos ir pritaikymas:

● Arduino pamokų ciklas pradedantiesiems

● Jungčių išdėstymas ir daugiau charakteristikų

● Arduino Leonardo kaip kompiuterio pelė
